本日、緑の交流ゾーン東トイレの漏電修理を行いました。
（多目的広場近くのトイレです。↓）
http://shinshu-skypark.net/t/guide/top.asp
以前このトイレで絶縁抵抗測定を行った結果、絶縁不良が確認されました。
其の為、絶縁不良原因箇所の調査、及び修理が必要となりました。
以下が、其の作業過程です。↓

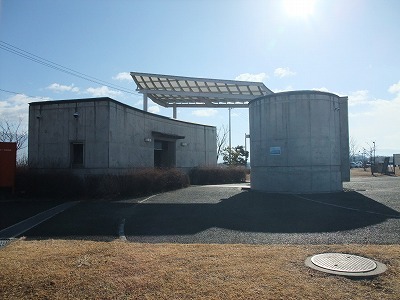

緑の交流ゾーン東トイレ↓

トイレ下の地下ピット内のケーブル接続箇所が原因と判明した為、

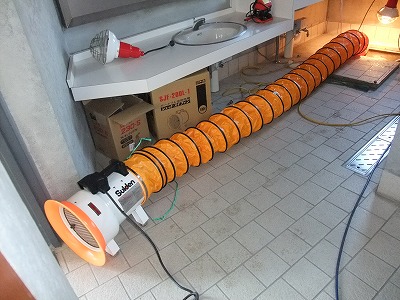

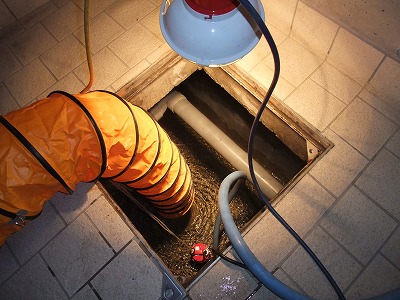

地下ピット内で作業を行う為、送風機で地下に空気を送り込みます。↓

地下ピット内には、雨水が20cm程たまっていた為ポンプにて水を吸い出しました。↓

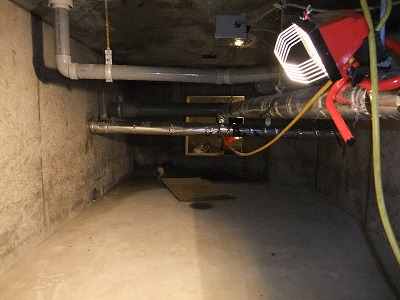

地下ピット内はこのような感じになっています。↓

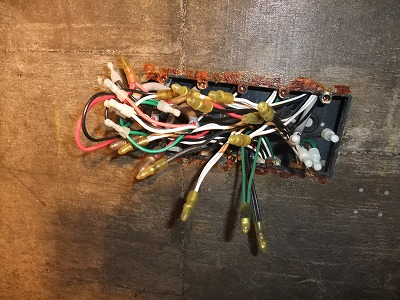

下の写真が絶縁不良原因であるケーブルの接続箇所です。
湿気でケーブルの端子が濡れたことが原因でした。↓

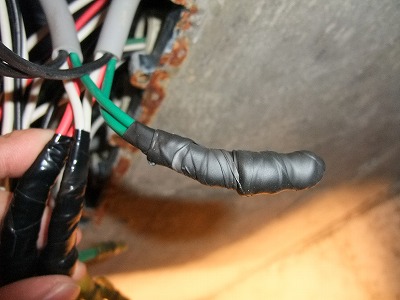

対策としてケーブルの端子全てを乾かし、自己融着テープを巻きます。↓

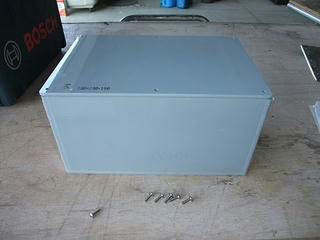

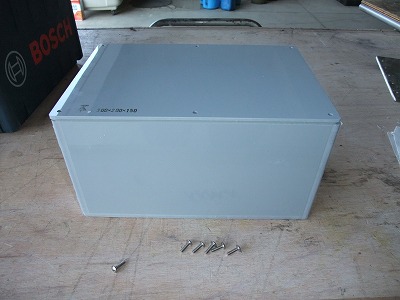

さらに防水プルボックスにてケーブルを密閉します。（防水プルボックス↓）

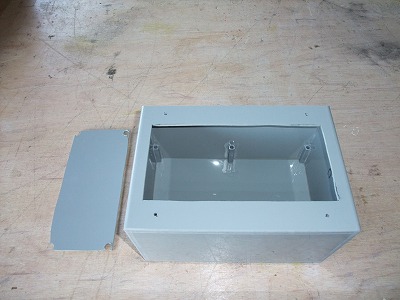

防水プルボックスの底を四角く切り抜きます。↓

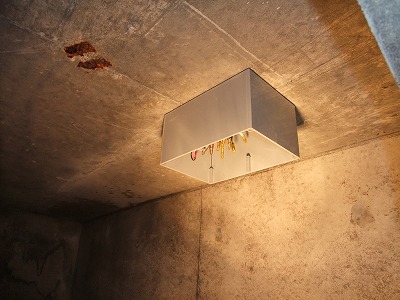

地下ピット天井に防水プルボックスを固定しケーブルを収め、後は蓋をし隙間をコーキングします。↓

作業は、明日も続きます。
